Защита картера CHERY "Kimo"
Арт.
Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA1717
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Защита картера крепится в четырёх точках. Для установки
Болт М10х25
защиты картера используются два кронштейна, четыре спец-
Спецболт М10
Гайка М10
болта, и стандартные элементы из комплекта крепежа.
Шайба 10-2-20
Шайба 10-2-20
Шайба гровер 10
Шайба гровер 10
Гайка М10
УСТАНОВКА

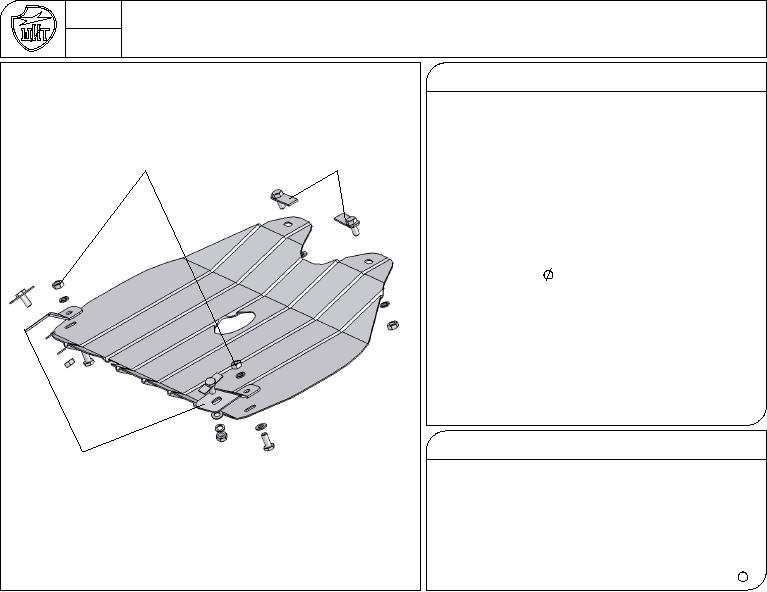

1. Крепление задних точек защиты картера. Установить спец-
болты М10 в прямоугольные отверстия узлов крепления
рычагов подвески автомобиля и закрепить к ним
кронштейны (см. схему). Не затягивать.
2. Крепление передних точек защиты картера. Установить спец-
болты в отверстия 25мм передней части подрамника
и закрепить защиту картера гайками М10. Не затягивать.
3. Задние точки крепить к установленным кронштейнам
(см. пункт 1).
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Состав крепежа:
1. Кронштейн
2шт.
Кронштейн
2. Спецболт М10
2шт
Спецболт М10
3. Спецболт М10
2шт
Гайка М10
4. Болт М10х25
2шт.
Шайба 10-2-20
5. Гайка М10
6шт.
Шайба гровер 10
6. Шайба 10-2-20
6шт.
7. Шайба гровер 10
6шт.
