Защита раздатки ZHONGXING "Landmark"
Объём двигателя: Все
Коробка: АКПП/МКПП
Кузов: Все
RSA6512
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Спецгайка М8
Пластина

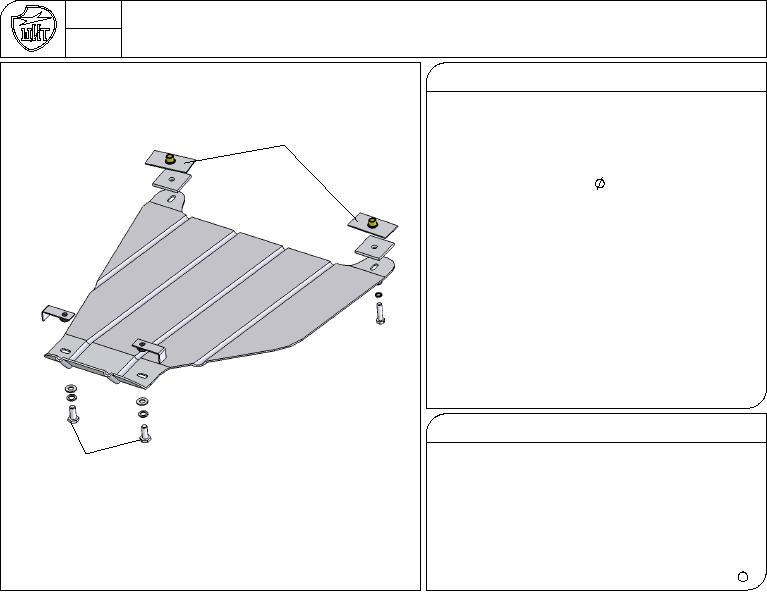

Защита крепится в четырех точках. Для установки
Болт М8х35
защиты используются четыре спецгайки и стандарт-
Шайба 8-1,5-16
ные элементы из комплекта крепежа.
Шайба гровер 8
УСТАНОВКА
1. Для крепления передней части защиты установить
спецгайки М8 в отверстия 40мм в поперечной
балки крепления КПП.
2. Для крепления задней части защиты установить
спецгайки М10 в прямоугольные отверстия в попе-
речной балке крепления раздатки.
3. Передние точки защиты крепить к спецгайкам М8
болтами М8х35 через проставочную пластину, задние -
к спецгайкам М10 болтами М10х25.
4. Затянуть все резьбовые соединения .
Момент затяжки болтов М8 - 3Кгс/м, М10-5Кгс/м.
Примечание: При установке защиты КПП совмест-
но с защитой картера и раздатки первой крепится защи-
та раздатки, затем защита КПП и в последнюю очередь
защита картера.
Состав крепежа
1.
Спецгайка М10
2шт.
Спецгайка М10
2.
Спецгайка М8
2шт.
Болт М10х25
3.
Пластина
2шт.
Шайба 10-2-20
4.
Болт М8х35
2шт.
5.
Болт М10х25
2шт.
Шайба гровер 10
6.
Шайба 8-1,5-16
2шт.
7.
Шайба 10-2-20
2шт.
8.
Шайба гровер 10
2шт.
9.
Шайба гровер 8
2шт
