Арт.
Защита картера VOLKSWAGEN "Golf"-IV, "Bora"; SKODA "Octavia"
Кузов: Все
Коробка: МКПП/АКПП
Объём двигателя: Все
RSA6320
Переходной уголок
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Болт М8х115

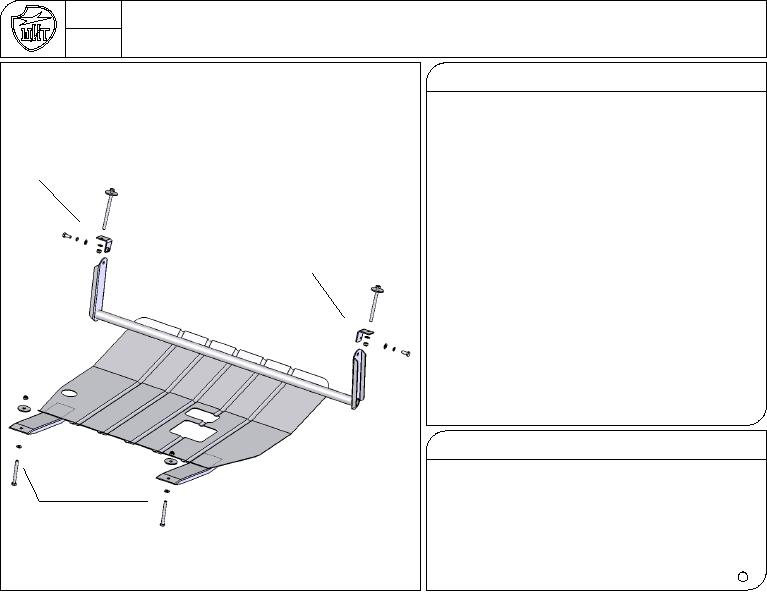

Защита картера крепится в четырех точках. Для установки
Болт М8х20
Гайка М8
защиты картера используются два переходных уголка и
Шайба 8-1.5-16 2шт
стандартные элементы из комплекта крепежа.
Шайба 10-3-40
УСТАНОВКА
Шайба гровер М8
1. Для крепления передних точек защиты картера необходимо
Переходной уголок
предварительно установить переходные уголки на
Болт М8х130
нижние поверхности лонжеронов, сориентировав их
Болт М8х20
вертикальными полками к центру автомобиля. Уголки
Гайка М8
Шайба 8-1.5-16 2шт
крепятся болтами (М8х130 с правой стороны и М8х115
Шайба 10-3-40
с левой) через сквозные отверстия в лонжеронах.
Шайба гровер М8
Болты заводятся в отверстия лонжеронов сверху вниз
(предварительно вынуть резиновые заглушки из верхних
отверстий лонжеронов диаметром Ф30мм.). Под головки
болтов подкладывать шайбы 10-3-40. Подход для
установки болтов снизу моторного отсека.
2. Кронштейны, приваренные к трубе защиты картера крепить
к переходным уголкам болтами М8х20.
3. Задние точки защиты картера крепить к поперечной балке
болтами М8х80 через сквозные отверстия. Болты
заводятся снизу вверх. Под гайки подкладывать
шайбы 10-3-40.
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м.
Состав крепежа:
1.
Переходной уголок
2шт.
2.
Болт М8х130
1шт
3.
Болт М8х115
1шт.
4.
Болт М8х80
2шт.
5.
Болт М8х20
2шт.
Болт М8х80
6.
Гайка М8
4шт.
Гайка М8
7.
Шайба 10-3-40
4шт.
Шайба 10-3-40
8.
Шайба 8-1.5-16
6шт.
Шайба 8-1.5-16
9.
Шайба гровер 8
2шт.
R
АВТОЩИТ
