Арт.
Защита раздатки SUZUKI "Grand Vitara II" 2005г
Объем двигателя: Все
Коробка: МКПП/АКПП
Кузов: Все
RSA6012
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

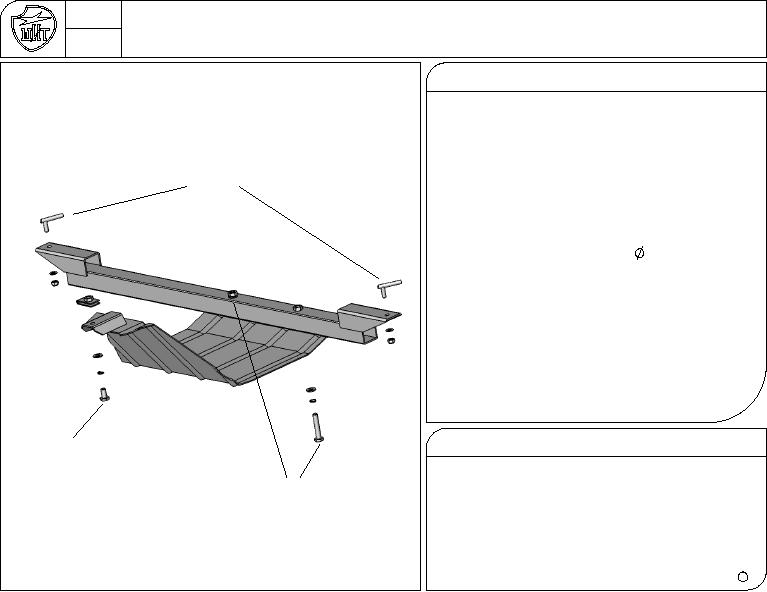

Защита состоит из двух частей: силового элемента
(труба квадратного сечения) и щита. Защита крепится в
трех точках. Для установки защиты используются спец-
Спецболт М10
гайка, спецболты и стандартные элементы из комплекта
Гайка М10
крепежа.
Шайба 10-2-20
УСТАНОВКА
Шайба гровер 10
1. Установка силового элемента. Установить спецболты
в отверстия кронштейнов трубы и наживить на них
гайки с шайбами.
2. Отверстия в трубе для крепления щита должны быть
ближе к правому лонжерону автомобиля.
3. Завести спецболты в отверстия 15мм в лонжеронах.
Зафиксировать трубу гайками. Не затягивать.
4. Спецгайку М10 установить на усилитель кузова спра-
ва от карданного вала.
5. Закрепить защиту к трубе болтами М10х60, а к
усилителю кузова болтом М10х20.
6. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Состав крепежа:
Спецгайка М10
Болт 10х20
Болт 10х20
1.
1шт.
Шайба 10-2-20
Болт М10х60
2.
2шт.
Болт М10х60
Шайба гровер 10
Гайка М10
3.
4шт.
Гайка М10
Шайба 10-2-20
4.
5шт.
Шайба 10-2-20
5.
Шайба гровер 10
5шт.
Шайба гровер 10
6.
Спецгайка М10
1шт.
7.
Спецболт М10
2 шт.
R
АвтоЩИТ
