Защита КПП SSANG YONG "Rexton"
Объем двигателя: Все
Коробка: МКПП/АКПП
Кузов: Все
RSA5812

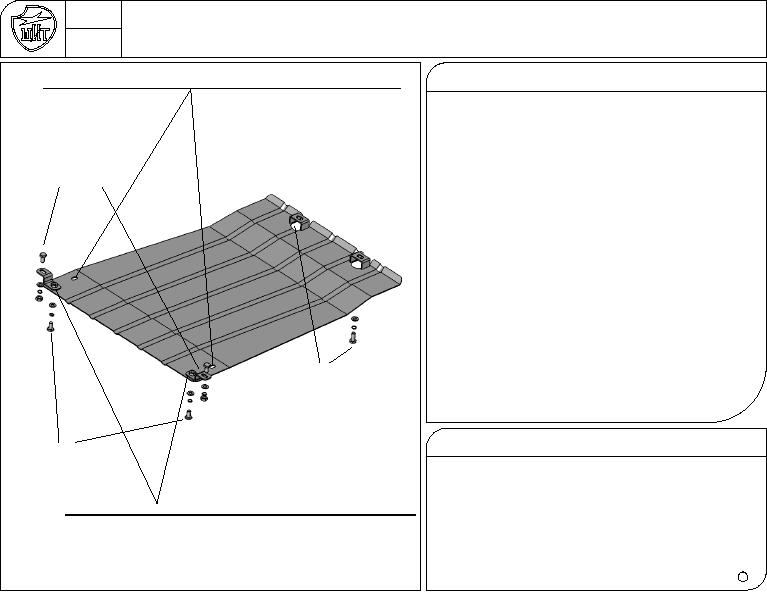

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Точки крепления на автомобилях с бензиновым двигателем
Защита крепится в четырёх точках. Для установки
защиты используются Z-образные кронштейны и
Кронштейн
стандартные элементы из комплекта крепежа.
Болт М10х20
Шайба 10-2-20
УСТАНОВКА
Гайка М10
Шайба гровер 10
1. Задние крепления. Z-образные кронштейны устано-
вить на поперечную балку крепления КПП и раздатки
болтами М10х20. Не затягивать.
2. Переднюю часть защиты крепить к кронштейнам
поперечной балки подвески болтами М10х1.25х25.
3. Заднюю часть защиты КПП крепить к Z-образным
кронштейнам болтами М10х20 (см. схему).
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Примечание: При установке защиты КПП совмест-
но с защитой картера первой крепится защита КПП,
после чего на те же точки ставится задняя часть защиты
картера.
Болт М10х1,25х25
Шайба 10-2-20
Шайба гровер 10
Состав крепежа:
Болт М10х20
1.
Кронштейн
2шт.
Шайба 10-2-20
2.
Болт М10х1,25х25
2шт.
Шайба гровер 10
3.
Болт М10х20
4шт.
4.
Шайба 10-2-20
6шт.
Точки крепления на автомобилях с дизельным двигателем
5.
Гайка М10
2шт.
6.
Шайба гровер 10
6шт.
