Защита раздатки MITSUBISHI "Pajero 4"
Объём двигателя: Все
Кузов: Все
Коробка: МКПП/АКПП
RSA4418
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

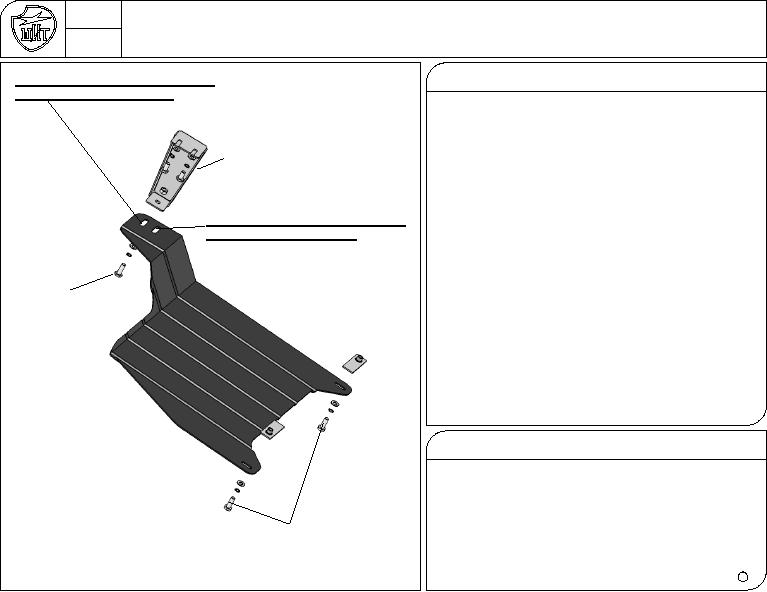

Точка крепления на автомобилях
с бензиновым двигателем
Защита крепится в трех точках. Для установки защиты
используются кронштейн, две спецгайки и стандартные
Кронштейн
элементы из комплекта крепежа.
Болт М10х1,25х25 2шт.
УСТАНОВКА
Шайба 10-2-20
2шт.
1. Установка кронштейна. Поочередно заменить штат-
Шайба гровер 10 2шт.
ные болты крепления страховочного троса раздатки
болтами М10х1,25х25 из комплекта крепежа, не
затягивая их. Завести кронштейн под крепеж троса и
затянуть болты.
Точка крепления на автомобилях
2. Для крепления передней части защиты завести
спецгайки через крайние отверстия в поперечной
с дизельным двигателем
балке крепления КПП.
3. Переднюю часть защиты крепить к спецгайкам
болтами М10х30.
4. Заднюю часть защиты крепить к кронштейну
болтом М10х30 и гайкой (см. схему).
Болт М10х30
5. Затянуть все резьбовые соединения.
Гайка М10
Момент затяжки болтов М10 - 5Кгс/м.
Шайба 10-2-20
Шайба гровер 10
Примечание: При установке защиты раздатки совмест-
но с защитой КПП первой к балке крепления КПП
крепится защита раздатки, после чего на те же точки
ставится задняя часть защиты КПП.
Состав крепежа:
1.
Кронштейн
1шт.
2.
Спецгайка М10
2шт.
3.
Болт М10х1,25х25
2шт.
4.
Болт М10х30
3шт.
5.
Гайка М10
1шт.
Спецгайка М10
6.
Шайба 10-2-20
5шт.
Болт М10х30
7.
Шайба гровер 10
5шт.
Шайба 10-2-20
Шайба гровер 10
R
АвтоЩИТ
