Арт.
Защита картера MITSUBISHI "Colt" 2006г
Кузов: Все
Коробка: МКПП/АКПП
Объем двигателя: Все
RSA4414
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

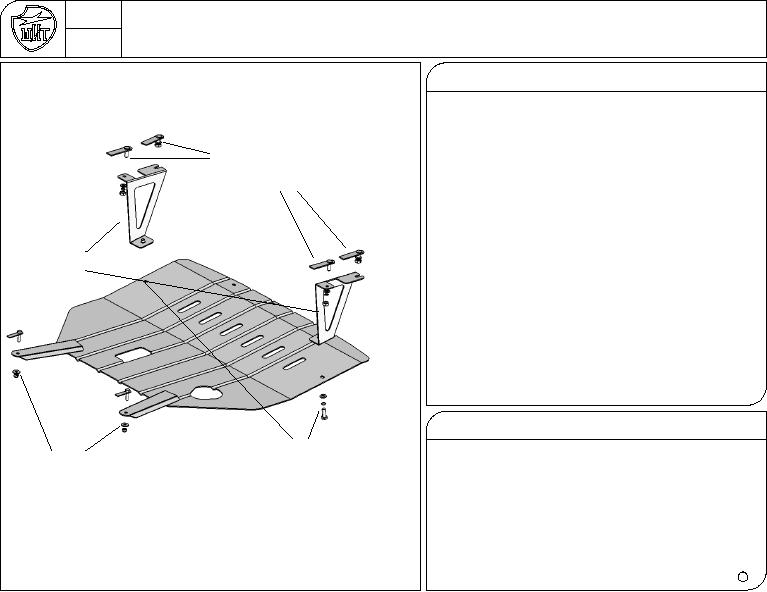

1. Установка кронштейнов. На два спецболта М10
наживить гайки с шайбами. Завести их в передние
отверстия лонжеронов. Два других спецболта М10
завести в соседние отверстия, не наживляя гаек. Устано-
Спецболт М10
вить кронштейны на лонжероны (см. схему): паз
Гайка М10
кронштейна завести под передний спецболт, отверстие
Шайба 10-2-24
кронштейна одеть на задний спецболт. Зафиксировать
Шайба гровер 10
гайками, не затягивая.
2. Для крепления задних точек защиты картера установить спец-
болты М8 в отверстия поперечной балки подвески.
3. Завести переднюю кромку защиты картера под крепления
бампера.
Кронштейн лев., прав.
4. Навесить задние точки защиты картера на спецболты М8.
Не затягивать.
5. Закрепить переднюю часть защиты картера к кронштейнам
болтами М10х30 с шайбами и гроверами. Не затягивать.
5. Отогнуть боковые пыльники и затянуть гайки
крепления кронштейнов к лонжеронам.
6. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м, М10 - 5Кгс/м.
Болт М10х30
Состав крепежа:
Шайба 10-2-20
Спецболт М8
1.
Кронштейн лев.,прав.
2шт.
Шайба гровер 10
Шайба 8-2-24
2.
Спецболт М8
2шт.
Гайка М8 самоконтр.
3.
Спецболт М10
4шт.
4.
Болт М10х30
2шт.
5.
Гайка М8 самоконтр.
2шт.
6.
Гайка М10
4шт.
7.
Шайба 8-2-24
2шт.
8.
Шайба 10-2-20
6шт.
9.
Гайка гровер10
6шт.
