Защита картера HYUNDAI ”Santa Fe 2006г
Арт.
Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA3118
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Болт М8х55

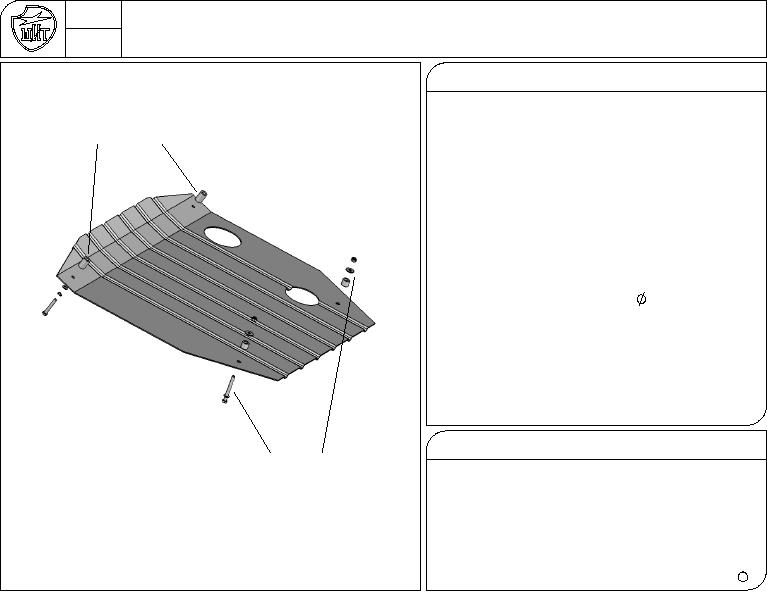

Защита картера крепится в четырёх точках. Для установки
Шайба 8-1,5-16
защиты картера используются четыре втулки и стандартные
Шайба гровер 8
крепежные элементы из комплекта крепежа.
Втулка передняя Н=30мм
УСТАНОВКА
1. Вывернуть два крайних болта крепления пластико-
вого пыльника моторного отсека к подрамнику.
На эти точки устновить переднюю часть защиты картера,
используя вместо штатных болтов болты М8х55 с шай-
бами 8-1,5-16 и гроверами из комплекта крепежа
защиты картера. Между защитой картера и пыльником установить
втулки высотой 30мм. Не затягивать.
2. Задние точки закрепить на подрамник болтами
М8х80 через сквозные отверстия 12мм. Между
защитой картера и подрамником установить втулки высотой
17мм. Болты с шайбой 8-1,5-16 вставлять снизу.
Сверху под гайки подложить шайбы 8-2-24.
3. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м.
Состав крепежа:
Болт М8х80
1.
Болт М8х55
2шт.
Гайка М8 самоконтр.
2.
Болт М8х80
2шт.
Шайба 8-1,5-16
3.
Гайка М8 самоконтр.
2шт.
Шайба 8-2-24
4.
Шайба 8-1,5-16
4шт.
Втулка задняя Н=17мм
5.
Шайба 8-2-24
2шт.
6.
Шайба гровер 8
2шт.
7.
Втулка передняя Н=30мм
2шт.
8.
Втулка задняя Н=17мм
2шт.
R
АвтоЩИТ
