Защита картера HYUNDAI ”Santa Fe (ТагАЗ)
Арт.
Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA3117
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Болт М8х25
Шайба 8-1,5-16

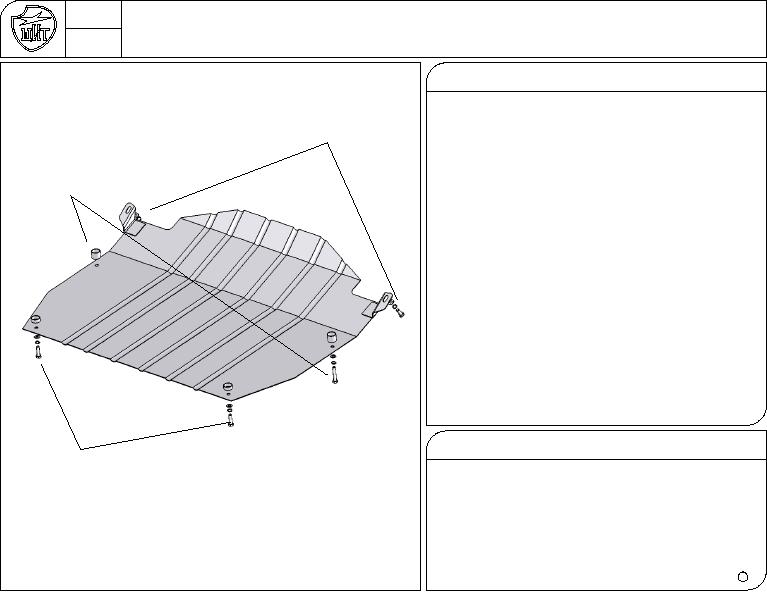

Защита картера крепится в шести точках к штатным резьбовым
Шайба гровер 8
отверстиям в подрамнике. Для установки
защиты картера используются четыре втулки и стандартные
Втулка Н=20мм
элементы из комплекта крепежа.
Болт М8х45
Шайба 8-1,5-16
УСТАНОВКА
Шайба гровер 8
1. Вывернуть по два боковых болта крепления пласти-
кового пыльника моторного отсека (передний и
средний).
2. Передние точки защиты картера крепить болтами М8х25
с шайбой - гровер и простой шайбой.
3. Средние точки защиты картера крепить болтами М8х45
с шайбой - гровер и простой шайбой.
Между защитой картера и пластиковым пыльником
установить втулки высотой 20 мм.
4. Задние точки защиты картера крепить болтами М8х30
с шайбой - гровер и простой шайбой.
Между защитой картера и подрамником установить втулки
высотой 10 мм.
Момент затяжки болтов М8 - 3Кгс/м.
Состав крепежа:
Втулка Н=10мм
1.
Болт М8х45
2шт.
Болт М8х30
2.
Болт М8х30
2шт.
Шайба 8-1,5-16
3.
Болт М8х25
2шт.
Шайба гровер 8
4.
Шайба 8-1,5-16
6шт.
5.
Шайба гровер 8
6шт.
6.
Втулка Н=20мм
2шт.
7.
Втулка Н=10мм
2шт.
R
АвтоЩИТ
