Арт.
Защита КПП и раздатки GREAT WALL "Deer G3"
Объём двигателя: Все
Кузов: Все
Коробка: MKПП/АКПП
RSA2817
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Защита крепится в четырёх точках. Для установки
Элеменеты крепежа
защиты используются спецгайка М10, элементы из
защиты картера
комплекта крепежа защиты картера и стандартные
элементы из комплекта крепежа.

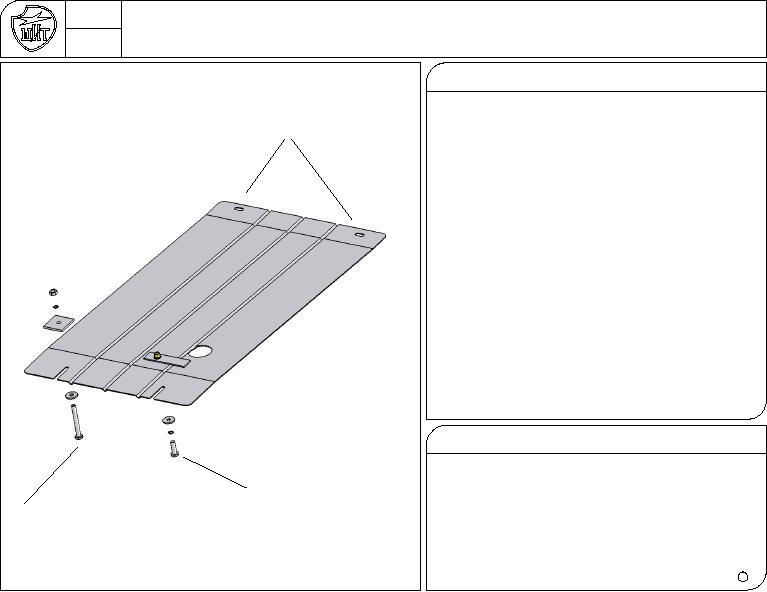

УСТАНОВКА
1. Крепление задних точек защиты:
а) установить спецгайку М10 в поперечную балку
крепления подушки раздатки с правой (по ходу)
стороны и наживить в неё болт М10х35;
б) установить болт М10х90 через сквозное отверстие в
поперечной балке крепления подушки раздатки и
наживить гайку М10.
2. Завести передние точки защиты между кронштейна-
ми и защитой картера.
3. Навесить задние точки защиты на установленные
болты (см. пункт 1).
4. Закрепить передние точки защиты совместно с
задними точками защиты картера к установленным
кронштейнам.
5. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Примечание: Защита КПП и раздатки
устанавливается только совместно с защитой картера.
Состав крепежа:
1.
Спецгайка М10
1шт.
2.
Болт М10х35
1шт.
Спецгайка М10
3.
Болт М10х90
1шт.
БолтМ10х35
4.
Гайка М10
1шт.
Болт М10х90
Шайба 10-2,5-30
5.
Шайба 10-2,5-30
2шт.
Гайка М10
Шайба гровер 10
6.
Пластина 55х55х5
1шт.
Шайба 10-2,5-30
7.
Шайба гровер 10
2шт.
Шайба гровер 10
Пластина 55х55х5
R
АвтоЩИТ
