Защита картера FORD "Focus 2","C-Max" 2005г
Арт.
Объём: Все
Кузов: Все
Коробка: МКПП/АКПП
RSA2627
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Спецгайка М8
Болт М8х25

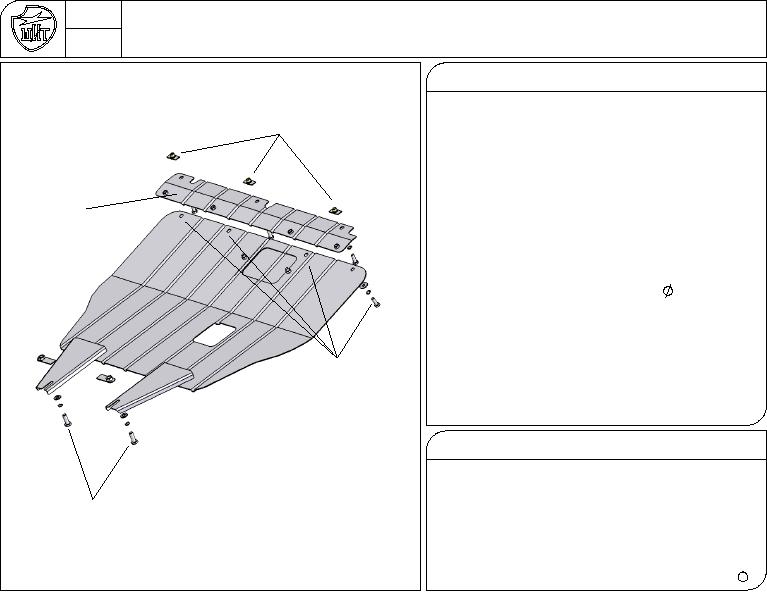

Защита картера крепится в пяти точках. Для установки защиты картера
Шайба 8-2-24
используется планка, пять спецгаек, и стандартные
Шайба гровер 8
элементы из комплекта крепежа.
УСТАНОВКА
1. Для крепления передних точек защиты картера необхо-
димо:
а) снять штатный пластиковый пыльник моторного
отсека, удалить из передней балки три пластиковых
Планка
пистона, ослабить три самореза переднего пыльника;
б) завести планку под пыльник и закрепить её болта-
ми и спецгайками М8 к передней балке.
2. Для крепления задних точек защиты картера необходимо
наживить болты М10х30 с шайбой и гровером в спец-
гайки М10 и установить их отверстия
25 мм
поперечной балки подвески. Не затягивать.
3. Навесить задние точки крепления защиты картера на болты
(см. пункт 2), закрепить передние точки к планке
(см. пункт 1) болтами М10х25.
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м, М8-3Кгс/м.
Болт М10х25
Примечание: При снятии защиты картера для ремонта двига-
Шайба 10-2-20
теля планка не снимается.
Шайба гровер 10
Состав крепежа:
1.
Спецгайка М8
3шт.
2.
Спецгайка М10
2шт.
3.
Планка
1шт.
4.
Болт М8х25
3шт.
Спецгайка М10
5.
Болт М10х25
6шт.
Болт М10х25
6.
Шайба 8-2-24
3шт.
Шайба 10-2-20
7.
Шайба 10-2-20
6шт.
Шайба гровер 10
8.
Шайба гровер 8
3шт.
R
9.
Шайба гровер 10
6шт.
АвтоЩИТ
