Арт.
Защита картера FORD "Transit Connect" TDI
Кузов: Все
Коробка: Все
Объём двигателя: Все
RSA2625
Кронштейн прав.

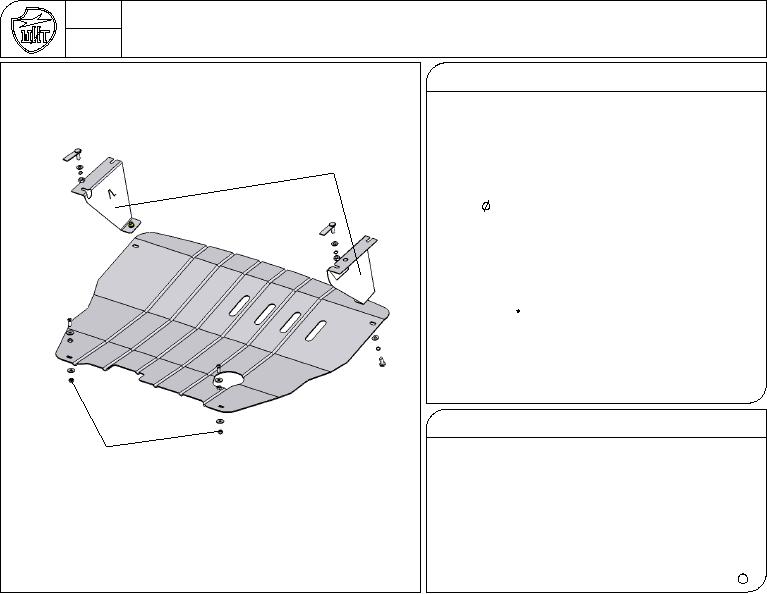

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Кронштейн лев.
1. Для крепления передних точек защиты картера необходимо закрепить
Спецболт М10х25
кронштейны к лонжеронам автомобиля (с буквой "Л"-к левому
Болт М10х25
лонжерону по ходу движения).
Гайка М10
Для чего:
Шайба 10-2-20
2. Удалить левую часть штатного пластикового пыльника; выкру-
тить передний болт крепления пластиковой защиты картера ремня
Шайба гровер 10
генератора и отвести её в сторону двигателя; выкрутить передние
саморезы крепления пластиковых подкрылков.
3. Наживить на спецболты М10 гайки с шайбами и завести их в
отверстия 18 мм лонжеронов.
4. Выкрутить задние и ослабить передние болты крепления под-
радиаторной балки. Завести кронштейны между балкой и
лонжероном и надеть на спецболты. Закрутить гайки и болты
(не затягивать).
5. Просунуть проушину пластиковой защиты картера ремня генератора
через окно в правом кронштейне.
6. Для крепления задних точек защиты картера необходимо завести спец-
болты М8 в прямоугольные отверстия поперечной балки,
развернуть на 90 , опустить до упора и законтрить.
7. Закрепить передние точки защиты картера к кронштейнам болтами
М10 с шайбами и гроверами. Закрепить задние точки гайками М8
с шайбами.
8. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м, М10 - 5Кгс/м.
Состав крепежа:
1.
Кронштейн прав.
1шт.
Спецболт М8 в сборе.
2.
Кронштейн лев.
1шт.
Гайка М8 самоконтр.
3.
Спецболт М10х25
2шт.
Шайба 8-2-24
4.
Спецболт М8 в сборе
2шт.
5.
Болт М10х25
2шт.
6.
Гайка М10
2шт.
7.
Гайка М8 самоконтр.
2шт.
8.
Шайба 10-2-20
4шт.
9.
Шайба 8-2-24
2шт.
10.
Шайба гровер 10
4шт.
R
АвтоЩИТ
