Арт.
Защита картера FORD "S-max", "Galaxy" 2006г
Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA2621
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Спецболт М10

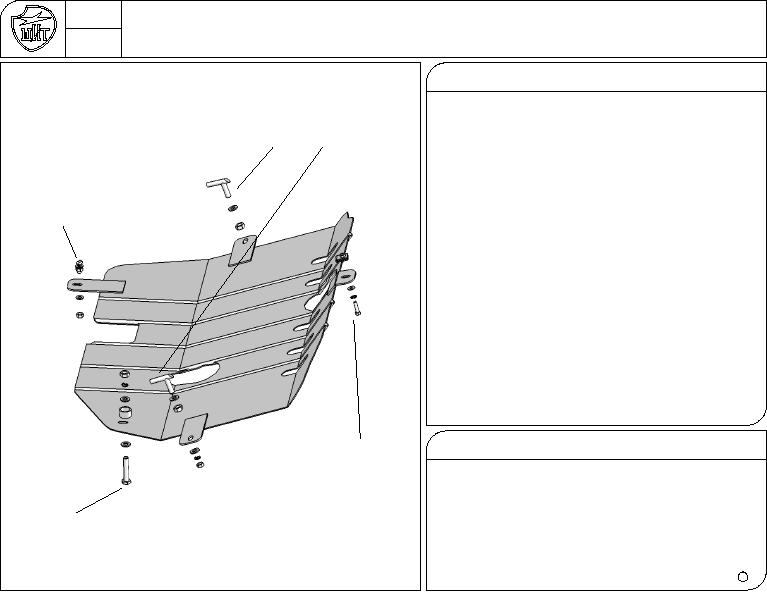

Защита картера крепится в пяти точках. Для установки защиты картера
Гайка М10
используются два спецболта М10, один спецболт М8,
Шайба 10-3-30 2шт.
одна спецгайка М6, проставочная втулка и стандартные
Шайба гровер 10
крепежные элементы из комплекта крепежа.
УСТАНОВКА
1. Установить спецгайку М6 на прямоугольное
Спецболт М8 (в сборе)
отверстие в передней балке подрамника.
Гайка М8 самоконтр.
2. Спецболты М10 в сборе с шайбой и гайкой завести
Шайба 8-2-24
в овальные отверстия продольных балок подрамника,
отцентровать и законтрить.
3. Завести спецболт М8 в сборе с шайбой и гайкой
в прямоугольное отверстие левой задней части
подрамника и законтрить его.
4. Закрепить защиту картера на установленный крепеж.
Не затягивать.
5. Правую заднюю часть защиты картера крепить
болтом М10х60 через сквозное отверстие в подрамнике
(между защитой картера и подрамником установить
проставочную втулку).
6. Затянуть все резьбовые соединения.
Момент затяжки болтов М6 - 1Кгс/м, М8 - 3Кгс/м,
М10 - 5Кгс/м.
Состав крепежа:
Спецгайка М6
1.
Спецболт М8
1шт.
10.
Шайба 10-3-30
6шт.
Болт М6х25
2.
Спецболт М10
2шт.
11.
Шайба гровер 6
1шт.
Шайба 6-1-12
3.
Спецгайка М6
1шт.
12.
Шайба гровер 10
3шт.
Шайба гровер 6
4.
Болт М6х25
1шт.
13.
Втулка
1шт.
5.
Болт М10х60
1шт.
Болт М10х60
6.
Гайка М8
1шт.
Гайка М10
7.
Гайка М10
5шт.
Шайба 10-3-30 2шт.
8.
Шайба 6-1-12
1шт.
Шайба гровер 10
9.
Шайба 8-2-24
1шт.
Втулка
R
АвтоЩИТ
