Арт.
Защита картера FORD "Fiesta", "Fusion"
Кузов: Все
Объём: Все
Коробка: МКПП/АКПП
RSA2611
ИНСТРУКЦИЯ ПО УСТАНОВКЕ

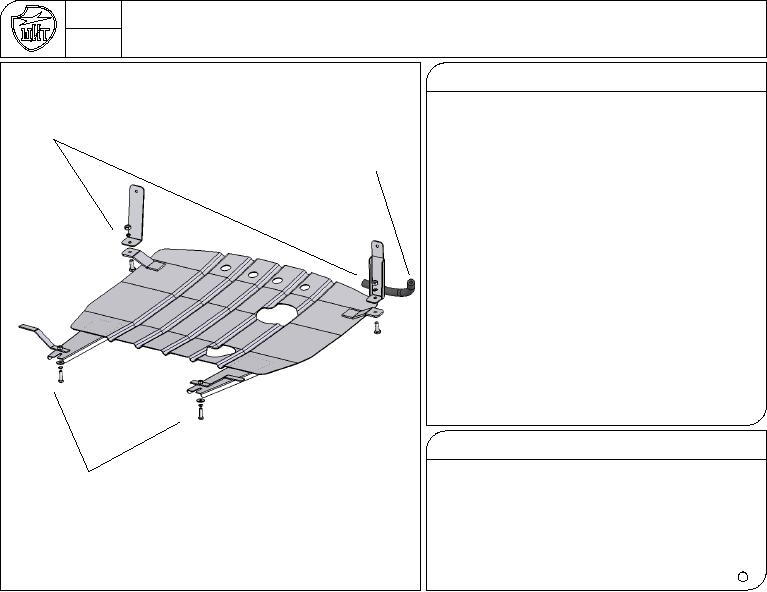

Кронштейн (лев. и пр.)
Болт М10х30
Защита картера крепится в четырёх точках. Для установки
Гайка М10
защиты картера используются два кронштейна, две спецгайки,
Шайба гровер 10
пластмассовый хомут и стандартные элементы из комп-
лекта крепежа.
УСТАНОВКА
Трубка кондиционера
1. Установить левый и правый кронштейны крепления
защиты картера (см. схему). Кронштейны устанавливаются под
штатные болты М8 крепления передней панели кузова
к фланцам лонжеронов. ВНИМАНИЕ! Трубка
кондиционера должна проходить впереди (по ходу)
правого кронштейна (см. схему).
2. Прибортовать гибкий шланг, проходящий вблизи
правого кронштейна, к жесткому шлангу кондиционе-
ра пластиковым хомутом.
3. Для крепления задних лапок защиты картера завести спец-
гайки в верхние отверстия поперечной балки подвески,
наживить в них болты М8 с шайбами и навесить задние
точки защиты картера.
4. Крепить защиту картера к передним кронштейнам
(см. пункт 1) болтами М10х30.
5. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м, М10 - 5Кгс/м.
Состав крепежа:
1.
Кронштейн (лев. и пр.)
2шт.
2.
Спецгайка М8
2шт.
Спецгайка М8
3.
Болт М8х30
2шт.
Болт М8х30
4.
Болт М10х30
2шт.
Шайба 8-2-24
5.
Гайка М10
2шт.
Шайба гровер 8
6.
Шайба 8-2-24
2шт.
7.
Шайба гровер 8
2шт.
8.
Шайба гровер 10
2шт.
9.
Хомут пластиковый
1шт.
R
АвтоЩИТ
