Защита картера CITROEN "С5", "С5"(Х3)
Арт.

Защита картера CITROEN "С5", "С5"(Х3)

Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA2014
Кронштейн.

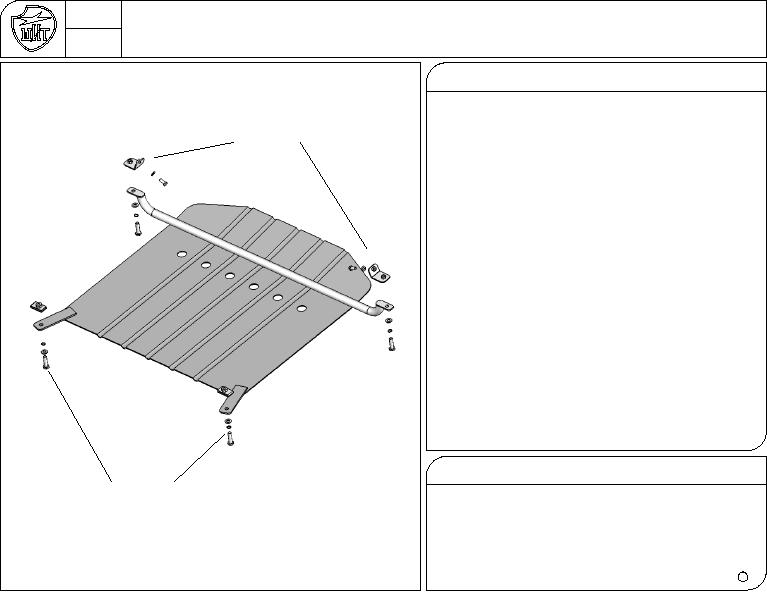

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Болт М8х20
Болт М10х40
1. Для крепления защиты картера к передним точкам
Шайба 8-1,5-16
необходимо установить спецгайки.
Шайба 10-2-20
2. Для этого нужно временно снять центральный
Шайба гровер 10
штатный пластмассовый пыльник мототсека.
3. Высвободить пистоны крепления левого и правого
нижних пыльников из кронштейнов, идущих сверху
от лонжеронов кузова. Выломать пистоны из пыльников
по предусмотренным для этого окружностям .
4. Через боковые прямоугольные окна кронштейнов завести
спецгайки, чтобы гайка М10 оказалась над нижним отверстием
кронштейна.
5. Закрепить спецгайку болтом М8 через отверстие
в кронштейне ниже прямоугольного окна.
6. Установить на место центральный пыльник мотоотсека.
7. Труба-усилитель защиты картера крепится болтами М10х40 с шайбой
и гровером к спецгайкам через отверстия боковых пыльников.
8. Задние лапки защиты картера крепятся болтами М10х40 с шайбой
и гровером к поперечной балке автомобиля.
На Citroen C5 - крайними болтами поперечной распорки.
Штатные болты заменить более длинными М10х40 с шайбой
и гровером (из комплекта крепежа защиты картера).
На Citroen C5(Х3), где поперечная распорка отсутствует,
- на крайние отверстия поперечной балки с помощью
спецгаек М10 (из комплекта крепежа защиты картера).
9. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м, М10 - 5Кгс/м.
Состав крепежа:
Спецгайка М10
1.
Кронштейн
2шт.
Болт М10х40
2.
Спецгайка М10
2шт.
Шайба 10-2-20
3.
Болт М8х20
2шт.
Шайба гровер 10
4.
Болт М10х40
4шт.
5.
Шайба 8-1,5-16
2шт.
6.
Шайба 10-2-20
4шт.
7.
Шайба гровер 10
4шт.
