Защита картера CHEVROLET "Spark"
Объём: Все
Коробка: МКПП/AKПП
Кузов: Все
RSA1817
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Буксировочное ухо

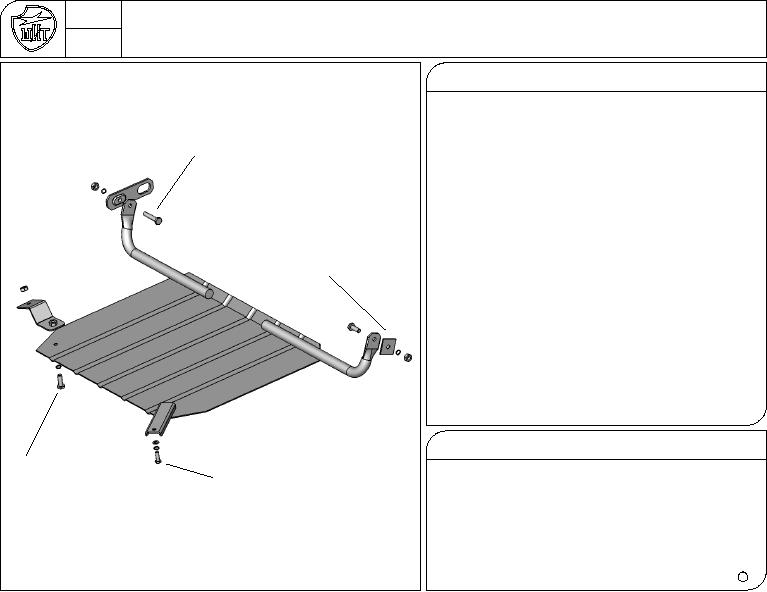

Защита картера крепится в четырёх точках. Для установки
Болт М10х45
защиты картера используется один Z-образный кронштейн
Гайка М10
и стандартные крепежные элементы из комплекта
Шайба гровер 10
крепежа.
УСТАНОВКА
1. Передний силовой элемент (трубу) защиты картера закрепить
болтами М10 c шайбами и буксировочным ухом к
Болт М10х30
швартовочным проушинам автомобиля (не затягивать).
Гайка М10
2. Заднюю правую лапку закрепить болтом М8 с
Шайба 10-3-40
шайбой и гровером к кузову на штатное отверстие
Шайба гровер 10
с резьбой (не затягивать).
3. Для крепления левой задней части защиты картера
используется штатный болт М10х1,25, фиксирующий
продольную распорку кузова.На выступающую вверх
резьбовую часть этого болта установить Z-образный
кронштейн и зафиксировать гайкой (не затягивать).
4. Закрепить защиту картера к Z-образному кронштейну
болтом М10 с шайбой и гровером.
5. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Состав крепежа:
Кронштейн
1.
Кронштейн
1шт.
Болт М8х25
2.
Буксировочное ухо 1шт.
Болт М10х30
3.
Болт М10х45
1шт.
Шайба 8-1-16
Гайка М10х1,25
4.
Болт М10х30
2шт.
Шайба гровер 8
Шайба гровер 10
5.
Болт М8х25
1шт.
6.
Гайка М10
2шт.
7.
Гайка М10х1,25
1шт.
8.
Шайба 10-3-40
1шт.
9.
Шайба 8-1-16
1шт.
10.
Шайба гровер 8
1шт.
11.
Шайба гровер 10
3шт.
