Арт.
Защита картера CHEVROLET "Evanda", "Epica"
Объём двигателя: Все
Коробка: МКПП/АКПП
Кузов:Все
RSA1812

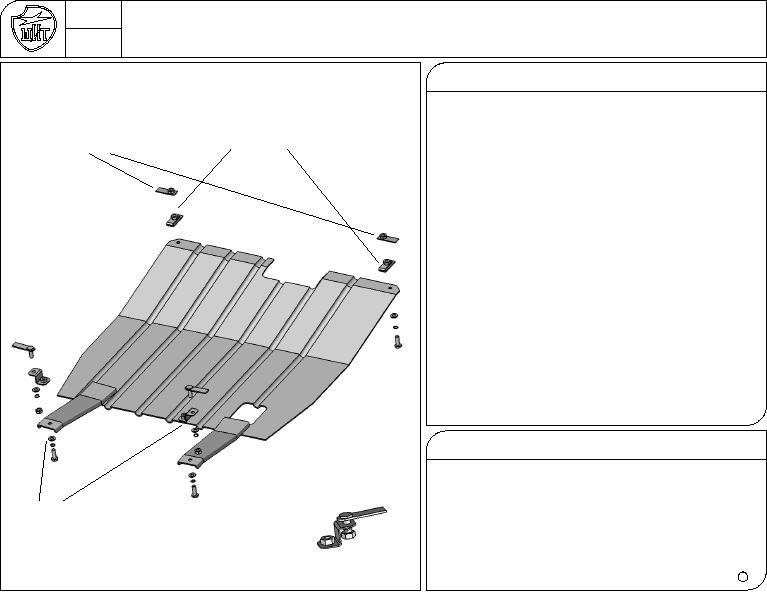

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
CHEVROLET "Epica"
CHEVROLET "Evanda"
Защита картера крепится в четырёх точках. Для установки
Спецгайка М10 (скоба)
Спецгайка М10 65х20х2
защиты картера используются спецболты, кронштейны, спец-
Болт М10х30
Болт М10х70
гайки и стандартные крепежные элементы.
Шайба 10-2-20
Шайба 10-2-20
Шайба гровер 10
Шайба гровер 10
УСТАНОВКА
1. Задние крепления.
Два спецболта в сборе с переходным Z-образным
кронштейном (Рис.1) завести в отверстия подрамника
20мм, зафиксировать гайками. Не затягивать.
2. Передние крепления.
"Evanda". В подрадиаторной балке через отверстия
25мм установить спецгайки М10 (скобы) на отверс-
тия 18мм.
"Epica". Сверху подрадиатоной балки на отверстия
18мм утановить спецгайки М10 (65х20х2).
3. "Evanda": Передние и задние точки защиты картера крепят-
ся болтами М10х30.
"Epica": Передние точки защиты картера крепятся болтами
М10х70, задние точки - к кронштейнам болтами
М10х30.
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М10 - 5Кгс/м.
Состав крепежа:
1.
Кронштейн
2шт.
2.
Спецболт М10
2шт.
3.
Спецгайка М10 (скоба)
2шт.
Кронштейн
4.
Спецгайка М10 65х20х2 2шт.
Спецболт М10
5.
Болт М10х30
4шт.
Болт М10х30
6.
Болт М10х70
2шт.
Гайка М10
7.
Гайка М10
2шт.
Шайба 10-2-20
2шт.
8.
Шайба 10-2-20
6шт.
Рис.1
Шайба гровер 10 2шт.
9.
Шайба гровер 10
6шт.
R
АвтоЩИТ
