Арт.
Защита картера CHEVROLET "Aveo"
Объём двигателя: Все
Коробка: АКПП/МКПП
Кузов: Все
RSA1811
Буксировочное ухо

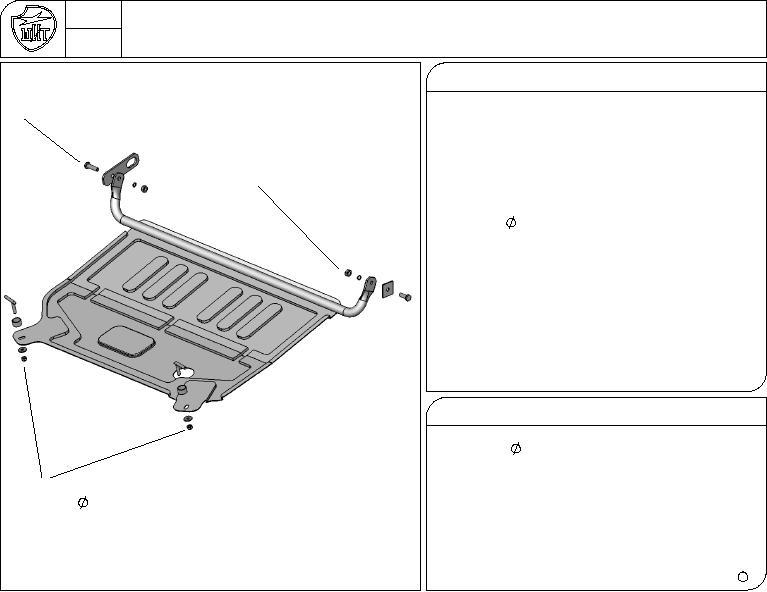

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Болт М10х40
Гайка М10
Защита картера крепится в четырёх точках. Для установки
Шайба гровер 10
защиты картера используются два спецболта, две втулки,
буксировочное ухо и стандартные элементы из
Болт М10х30
Гайка М10
комплекта крепежа.
Шайба 10-3-30
Шайба гровер 10
УСТАНОВКА
1.Для крепления задних точек установить спецболты
в отверстия 15мм поперечной балки.
2. Передний силовой элемент (трубу) защиты картера
закрепить болтами М10 c шайбой 10-3-40 и буксиро-
вочным ухом к швартовочным проушинам.
Не затягивать.
3. Закрепить задние точки защиты картера гайками М8 с
шайбами 8-2-24 через втулки Н=15мм (см. схему).
4. Затянуть все резьбовые соединения.
Момент затяжки болтов М8 - 3Кгс/м, М10 - 5Кгс/м.
Состав крепежа:
1.
Спецболт М8
2шт.
2.
Втулка 25х1.5; Н=15мм
2шт.
3.
Буксировочное ухо
1шт.
4.
Болт М10х30
1шт.
5.
Болт М10х40
1шт.
Спецболт М8
6.
Гайка М10
2шт.
Втулка 25х1.5; Н=15мм
7.
Гайка М8 самоконтр.
2шт.
Гайка М8 самоконтр.
8.
Шайба 8-2-24
2шт.
Шайба 8-2-24
9.
Шайба10-3-40
1шт.
10.
Шайба гровер10
2шт.
R
